SISTEMAS DE EVACUACIÓN DE HUMOS PARA
CALDERAS DE GAS DE CONDENSACIÓN AVANTA
Por cada codo suplementario de 90º o de 45º, disminuir la longitud equivalente indicada en la tabla.
NOTA:
Un conducto para una AVANTA 28c que comprende 3 tramos rectos de un metro y 2 codos a 90º tiene una pérdida total equivalente de:
3m + 2 x 1,4 = 5,8 metros < 6 metros (la instalación es realizable)

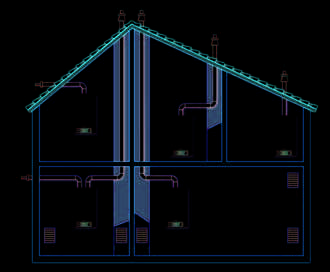

EJEMPLO:
B
A
C
D
E
HOMOLOGACIONES:
A
C
13x
:
conexión aire/humos por
medio de conductos concéntricos a
un terminal horizontal.
B
C
33x
:
conexión aire/humos por
medio de conductos concéntricos a
un terminal vertical (salida hacia azo-
tea).
C
C
33x
:
conexión aire/humos por con-
ductos concéntricos en sala de calde-
ras, y conductos simples en chimenea
(aire comburente en contracorriente
en la chimenea).
D
C
53
:
conexión aire/humos separados
por medio de un adaptador biflujo y
de conductos simples (aire comburen-
te tomado del exterior).
E
B
23
:
conexión a una chimenea (aire
comburente tomado en la sala de cal-
deras).
LONGITUDES DE CONDUCTOS AIRE/HUMOS MÁXIMAS ADMISIBLES
Conductos concéntricos
C
13x
Ø 60/100 mm
6
6
7
5
6
conectados a terminal horizontal
Ø 80/125 mm
29
29
30
25
29
Conductos concéntricos
C
33x
Ø 60/100 mm
6
6
7
5
6
conectados a terminal vertical
Ø 80/125 mm
29
29
30
25
29
Adaptador biflujo y conductos
C
53
aire/humo separados simple
Ø 2 x 80 mm
15,5
19
18
20
19
(aire comburente tomado
en el exterior)
En chimenea (aire comburente
B
23p
Ø 80 mm
33
37
19
33
37
tomado en sala de calderas)
Tipo de conexión
aire/humos
AVANTA
24s
28c
35c
39c
28c40
24s
Longitud equivalente
del codo de 90º
28c
35c
39c
28c40
Longitud equivalente
del codo de 45º
Longitud equivalente (en metros)
1,4
4,0
0,65
1,2
1,4
4,0
0,65
1,2
1,4
4,0
0,65
1,2
1,4
4,0
0,65
1,2
1,4
4,0
0,65
1,2
C
13x
C
33x
B
23p
C
53
C
13x
C
33x
B
23p
C
53
LONGITUDES EQUIVALENTES P
ARA CODOS
C
13x
C
33x
C
33x
B
23
C
53
14
|
