SISTEMAS DE EVACUACIÓN DE HUMOS PARA
CALDERAS DE GAS DE CONDENSACIÓN QUINTAS
Sistema Cliber de condensación y baja temperatura
| 19
B
A
C
13x
C
33x
C
33x
B
23
C
53
C
D
E

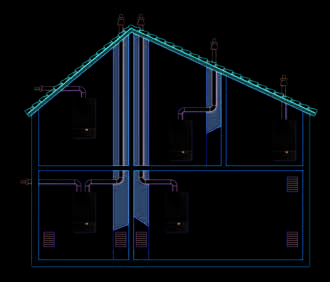

HOMOLOGACIONES:
A
C
13x
:
conexión aire/humos por
medio de conductos concéntricos a
un terminal horizontal.
B
C
33x
:
conexión aire/humos por
medio de conductos concéntricos a
un terminal vertical (salida hacia azo-
tea).
C
C
33x
:
conexión aire/humos por con-
ductos concéntricos en sala de calde-
ras, y conductos simples en chimenea
(aire comburente en contracorriente
en la chimenea).
D
C
53
:
conexión aire/humos separados
por medio de un adaptador biflujo y
de conductos simples (aire comburen-
te tomado del exterior).
E
B
23
:
conexión a una chimenea (aire
comburente tomado en la sala de cal-
deras).
LONGITUDES DE CONDUCTOS AIRE/HUMOS MÁXIMAS ADMISIBLES
Conductos concéntricos
C
13x
Ø 80/125 mm
16
-
-
-
conectados a terminal horizontal
Ø 100/150 mm
-
1
3
6
7
Conductos concéntricos
C
33x
Ø 80/125 mm
16
-
-
-
conectados a terminal vertical
Ø 100/150 mm
-
13
6
7
Conductos concéntricos en sala
C
33x
Ø 80/125 mm
16
-
-
-
calderas o simples en chimenea
Ø 80 mm
16
-
-
-
(aire comburente
Ø 100/150 mm
-
13
6
7
a contracorriente)
Ø 100 mm
-
13
6
7
Adaptador biflujo y conductos
C
53
aire/humo separados simple
Ø 2 x 80 mm
33
-
-
-
(aire comburente tomado
Ø 2 x 100 mm
-
27
24
20
en el exterior)
En chimenea (aire comburente
B
23p
Ø 80 mm
33
-
-
-
tomado en sala de calderas)
Ø 100 mm
-
27
24
19
Tipo de conexión
aire/humos
Longitud máxima de los conductos (en metros)
Quinta 45
Quinta 65
Quinta 85
Quinta 115
LONGITUDES EQUIVALENTES P
ARA CODOS
Por cada codo suplementario de 90º o de 45º, disminuir la longitud equivalente indicada en la tabla.
NOTA:
Un conducto para una Quinta 45 que comprende 6 tramos rectos concéntricos de Ø 80/125 de un metro y 3 codos a 90º tiene una pérdida
total equivalente de: 6m + 3 x 2 m = 12 metros < 16 metros (la instalación es realizable)
EJEMPLO:
Longitud equivalente
del codo de 90º
Longitud equivalente
del codo de 45º
Longitud equivalente (en metros)
C
13x
C
33x
B
23p
C
53
Quinta 45
Quinta 65
Quinta 85
Quinta 115
C
13x
C
33x
B
23p
C
53
2
2
4
4
1
1
1,2
1,2
2
2
4,9
4,9
1
1
1,4
1,4
2
2
4,9
4,9
1
1
1,4
1,4
2
2
4,9
4,9
1
1
1,4
1,4
